PVC测斜管
详细介绍
用途特点:
XB—CXG一76型PVC高精度测斜管可跟各种商业测斜仪探头结合,实施监测堤坝、边坡、基坑、基础、桩、围堰等的稳定性,测斜管与测斜管管摇头采用凹凸槽连接,并用自攻螺丝固定。测斜管内有供测斜仪探头定向的90°间隔铂导槽,以保证重量轻、坚固、耐环境腐蚀以及测斜管导槽无扭旋。
用户收货验收时应先检查管子的数量与清单是否相符,如有不符者应与我厂联系。 管子应放在湿度小于85%的房间内保存,室内不含有腐蚀性气体,存放环境须干燥、通风,搬运时小心轻放。 管子若暂时不使用时,zui好拆开包装,每根错开接头处一层一层的平放铺开,防止弯曲变形。 埋设与安装
测斜仪测斜管的使用场合较多,由于施工方法和条件并不完全相同,所以埋设的方法也不完全一样,需要时可及时与我厂联系。
测斜管的使用场合较多,由于施工方法和条件并不完全相同,所以埋设的方法也不完全一样,需要时可及时与我厂联系。
钻孔:采用工程钻探机,一般采用¢108cm钻头钻孔,为了使管子顺利地安装到位一般都需比安装深度深一些,它的原则是每1O米多钻深0.5米,即1O米十0.5米=10.5米,20米+1米=21米,以此类推。
清孔:铺头钻到预定位置后.不要立即提钻,需把泵接到清水里向下灌清水,直至泥浆水变成清混水为止,再提钻后立即安装,如图一所示。
安装:安装的全过程可分为三步
管子的连接:

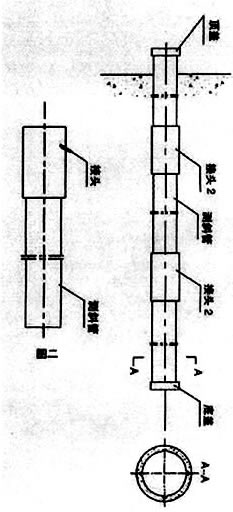

我厂出厂的管子一般长度为2米/根,4米/根两种(若用户需要其它长度请在定货时说明),如图二,需要一根一根地连接到设计的长度。连接的方法是采用插入连接法,首先拿起一根测斜管,在没有外接头的一端套上底盖【另购),用三只M4×1O自攻螺钉拧紧,(这是每孔zui下面的一节管子)就可向孔内下管子了,下一节,再向外接头内插一节管,这时必须注意的是定要插到管子端平面相接为止,再用三只M4×1 0自攻螺钉把它固定好,才算该接头连接完毕,按此方法一直连接到设计的的长度。
调正方向:
管子安装到位后.需要调正万向后才能回填,调正方向的要求是,管子内壁上有两对凹槽,如图A—A剖面图所示,首先需把孔口以上那节测斜管上的外接头拿掉(松开三只螺钉就可以拿掉了)才能看清管内凹槽,需要把管内的一对凹槽垂直于测量面就可以了,转动管子就可以实行,一人转不动时,可用多人,转动前可先把管子向上提起后再转动对准,对准后再把管子压到位.方向就调正好了盖上盖子,拧好螺钉就可以回填。
向孔内回填,还需特别注意两点:
在下管子时为减少其浮力,可向管内充清水【自来水、河水等)一边下管子,一边充清水,直至能顺利地放到位。清水也不能放得太多,否则管子会迅速下沉,使人抓不住而掉在孔中,无法继续工作。但管子全部(一孔)下到位置后,一定要把清水充满.这样做可减少泥浆进入管内形成沉淀。
XB—CXG一76型PVC高精度测斜管可跟各种商业测斜仪探头结合,实施监测堤坝、边坡、基坑、基础、桩、围堰等的稳定性,测斜管与测斜管管摇头采用凹凸槽连接,并用自攻螺丝固定。测斜管内有供测斜仪探头定向的90°间隔铂导槽,以保证重量轻、坚固、耐环境腐蚀以及测斜管导槽无扭旋。

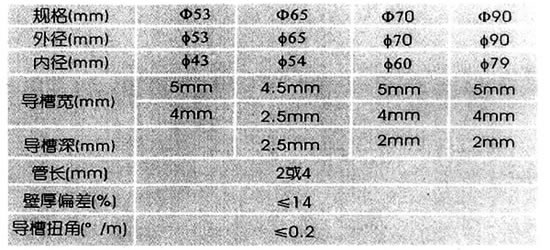

技术指标:
使用环境:
用户收货验收时应先检查管子的数量与清单是否相符,如有不符者应与我厂联系。 管子应放在湿度小于85%的房间内保存,室内不含有腐蚀性气体,存放环境须干燥、通风,搬运时小心轻放。 管子若暂时不使用时,zui好拆开包装,每根错开接头处一层一层的平放铺开,防止弯曲变形。 埋设与安装
测斜仪测斜管的使用场合较多,由于施工方法和条件并不完全相同,所以埋设的方法也不完全一样,需要时可及时与我厂联系。
测斜管的使用场合较多,由于施工方法和条件并不完全相同,所以埋设的方法也不完全一样,需要时可及时与我厂联系。
钻孔:采用工程钻探机,一般采用¢108cm钻头钻孔,为了使管子顺利地安装到位一般都需比安装深度深一些,它的原则是每1O米多钻深0.5米,即1O米十0.5米=10.5米,20米+1米=21米,以此类推。
清孔:铺头钻到预定位置后.不要立即提钻,需把泵接到清水里向下灌清水,直至泥浆水变成清混水为止,再提钻后立即安装,如图一所示。
安装:安装的全过程可分为三步
管子的连接:
我厂出厂的管子一般长度为2米/根,4米/根两种(若用户需要其它长度请在定货时说明),如图二,需要一根一根地连接到设计的长度。连接的方法是采用插入连接法,首先拿起一根测斜管,在没有外接头的一端套上底盖【另购),用三只M4×1O自攻螺钉拧紧,(这是每孔zui下面的一节管子)就可向孔内下管子了,下一节,再向外接头内插一节管,这时必须注意的是定要插到管子端平面相接为止,再用三只M4×1 0自攻螺钉把它固定好,才算该接头连接完毕,按此方法一直连接到设计的的长度。
调正方向:
管子安装到位后.需要调正万向后才能回填,调正方向的要求是,管子内壁上有两对凹槽,如图A—A剖面图所示,首先需把孔口以上那节测斜管上的外接头拿掉(松开三只螺钉就可以拿掉了)才能看清管内凹槽,需要把管内的一对凹槽垂直于测量面就可以了,转动管子就可以实行,一人转不动时,可用多人,转动前可先把管子向上提起后再转动对准,对准后再把管子压到位.方向就调正好了盖上盖子,拧好螺钉就可以回填。
向孔内回填,还需特别注意两点:
在下管子时为减少其浮力,可向管内充清水【自来水、河水等)一边下管子,一边充清水,直至能顺利地放到位。清水也不能放得太多,否则管子会迅速下沉,使人抓不住而掉在孔中,无法继续工作。但管子全部(一孔)下到位置后,一定要把清水充满.这样做可减少泥浆进入管内形成沉淀。
测斜管外面有一对凹槽,此槽是偏心的【为保证测斜管的精度,尽量减少扭角的产生,使联接方法按管子的制作方向联接)与外接头内的凸槽相配合后把管子插入的,若插不下,把管子转动一个方向就可顺利地插入,因为该联接方法只有一个方向能插入,其余方向均插不进去。
